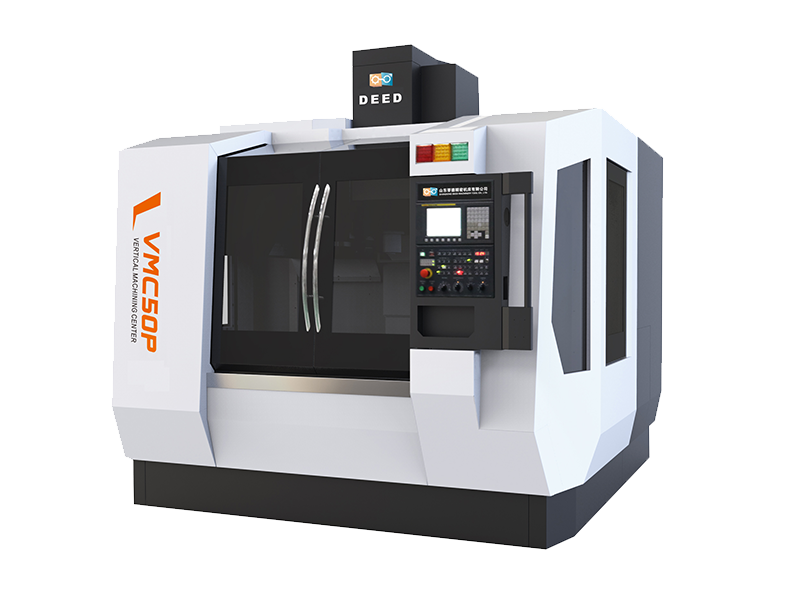

VMC系列立式加工中心

產品特點

　　本設備是由德國設計、中國制造的一款中小型規格的立式加工中心，采用歐洲主流設計結構，并結合我公司多年的機床設計及制造經驗、大量用戶的使用要求特點等，全新開發的新一代高速、高精度產品。工件一次裝夾后可以自動連續地完成銑、鉆、罐、擴、餃、錦、攻絲等多種工序的加工。適用于中、小型箱體類、板類、盤類、殼體類等復雜零件的多品種加工，廣泛應用于汽車零部件、閥門、工程機械IT設備、光學設備、醫療設備、常規模具及航空航天等行業。

咨詢熱線198-6118-6655

配置參數

VMC系列立式加工中心技術參數

技術規格			VMC50B		VMC60B		VMC70B
加工范圍	X/Y/Z軸行程	mm	850/500/500	850/500/500	1100/600/600	1100/600/600	1400/700/700	1400/700/700
加工范圍	主軸鼻端至工作臺面距離	mm	150-650	120-620	150-750	120-720	150-850	120-820
工作臺	工作臺尺寸	mm	950×500	950×500	1200×600	1200×600	1500×700	1500×700
	T型槽（尺寸×數量×間距）	mm	18×4×100	18×4×100	18×5×100	18×5×100	18×6×100	18×6×100
	工作臺最大載重	Kg	600		1000		1300
主軸	驅動方式		直聯式	皮帶式	直聯式	皮帶式	直聯式	皮帶式
	主軸錐度		BT40	BT50	BT40	BT50	BT40	BT50
	最高工作轉速	r/min	12000	4500	12000	4500	12000	6000
	功率(額定/最大)	KW	11/18.5	15/18.5	11/18.5	15/18.5	11/18.5	15/18.5
	扭矩(額定/最大)	N·M	52.5/118	126/208	52.5/118	126/208	52.5/118	126/208
進給	X/Y/Z軸快速進給速度	m/min	40/40/32	36/36/30	40/40/32	36/36/30	32/32/24	32/32/24
精度	X/Y/Z軸定位精度	mm	0.006	0.006	0.006	0.006	0.008	0.008
精度	X/Y/Z軸重復精度	mm	0.004	0.004	0.004	0.004	0.005	0.005
刀庫	刀庫容量	把	24	24	24	24	24	24
	最大刀具尺寸（滿刀直徑/空鄰刀直徑/長度）	mm	φ78/150/300	φ105/200/350	φ78/150/300	φ105/200/350	φ78/150/300	φ105/200/350
	最大刀具重量	Kg	8	15	8	15	8	15
	型式		圓盤	圓盤	圓盤	圓盤	圓盤	圓盤

視頻展示

產品應用

應用

應用

應用

應用

標準配置

數控系統

三軸45滾柱線軌

三軸滾珠絲杠

主軸錐孔吹氣

主軸氣幕防塵

主軸環噴

導軌防護罩

雙側螺旋排屑器

自動潤滑系統

機床整體式護罩

鏈板排屑器及排屑車

工件水冷

工件氣冷

電柜空調

前活動門門開檢測

工作燈

絲杠預拉

墊鐵和調整螺栓

工具箱及專用工具

手持脈沖發生器

隨機操作及維修手冊

警示燈

哪項選配，最適合您？

CNC應用程序開發套件

穩壓器

中心出水

氣動平衡

工作燈

五軸轉臺

四軸轉臺（液剎）

工件測量

油霧收集

底盤沖屑

光柵尺

刮板排屑器

電柜箱照明

水箱

氣動門

腳踏開關

切削液冷卻

主軸溫控系統
