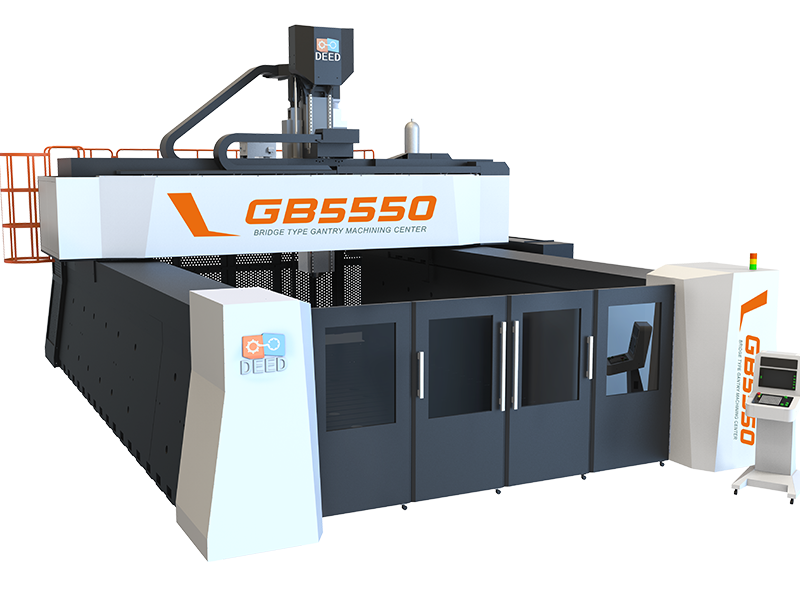

GB系列橋式龍門
產品特點
該產品具有高速度、高精度、高剛性、高可靠性的結構特點，在規定的環境條件下能連續正常工作， 精度穩定。主要用于機車、風電、航空、航天、電力等行業，特別適用于大型結構件、大型模具的精 密加工。配置參數
GB系列橋式龍門技術參數
參數 | 單位 | GB3525（側掛式） | GB4525（側掛式） | GB5525（側掛式） | GB5550（箱中箱） | GB8550（箱中箱） | GB12550（箱中箱） |
門寬 | mm | 2500 | 2500 | 2500 | 5000 | 5000 | 5000 |
X/Y/Z行程 | mm | 3500/2000/1050 | 4500/2000/1050 | 5500/2000/1050 | 5500/4000/1500 | 8500/4000/1500 | 12500/4000/1500 |
工作臺尺寸 | mm | 3500*2000 | 4500*2000 | 5500*2000 | 5500*4000 | 8500*4000 | 12500*4000 |
工作臺承重 | Kg/m2 | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 |
X/Y/Z快移速度 | m/min2 | 24/24/20 | 24/24/20 | 24/24/20 | 24/24/20 | 24/24/20 | 24/24/20 |
主軸錐度 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | |
主軸最高轉速 | rpm | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 |
功率（額定/S6 ） | kW | 22/26.4 | 22/26.4 | 22/26.4 | 30/37 | 30/37 | 30/37 |
扭矩（額定/S6 ） | Nm | 770/964 | 770/964 | 770/964 | 1050/1386 | 1050/1386 | 1050/1386 |
系統 | 西門子828D | 西門子828D | 西門子828D | 西門子ONE | 西門子ONE | 西門子ONE |
視頻展示
產品應用

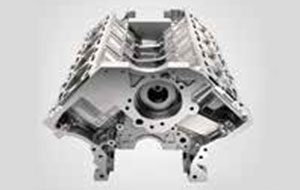

應用

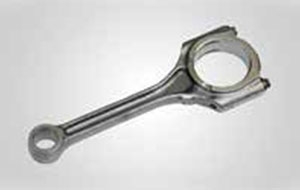

應用

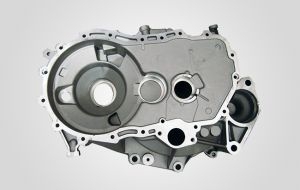

應用

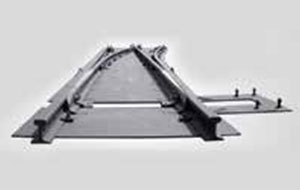

應用
標準配置
數控系統西門子
主軸油冷系統
自動潤滑系統
Z軸平衡系統
工件氣冷系統
工件水冷系統
自動排屑裝置
內防護
外防護
清潔氣槍
警示燈
工作燈
電柜空調
主軸氣幕防塵
標準附件
光柵尺
哪項選配，最適合您？
西門子 發那科系統
Z軸行程加長
附件銑頭
圓盤刀庫24/30/32T、鏈?zhǔn)?、立臥刀庫32/40T
中心出水20/30/50/70kg
電主軸
立柱加高200/400mm
在線測量系統
刀具測量系統
油水分離裝置
數控轉臺（四軸）
水槍、環噴
